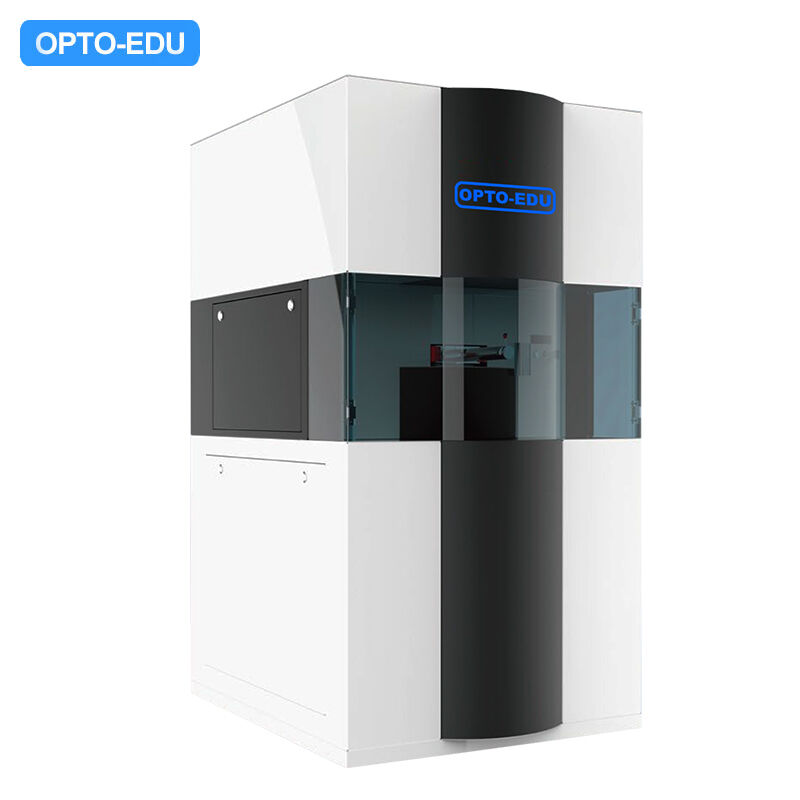

OPTO-EDU A63.7010 EBL Electron Beam Lithography Machine

OPTO-EDU A63.7010 Машина для электронно-лучевой литографии EBL

Выделить

Машина литографии электронным пучком EBL
,
электронная лучевая литография сканирующий микроскоп
,
Литографическая машина OPTO-EDU A63.7010
Стандартное оборудование

Лазерный интерферометрический столик
Этапное путешествие

≤105 мм
Разрешение изображения

≤1 нм при 15 кВ; ≤1,5 нм при 1 кВ
Плотность тока луча

>5300 А/см2
Минимальный размер пятна луча

≤2 нм
Электронно-лучевой затвор

Время нарастания < 100 нс
Место происхождения

Китай
Фирменное наименование

CNOEC, OPTO-EDU
Сертификация

CE,
Номер модели

А63.7010
Документ

Брошюра продукта PDF
Количество мин заказа

1 шт.
Цена

FOB $1~1000, Depend on Order Quantity
Упаковывая детали

Упаковка коробки, для перевозок из страны
Время доставки

180 дней
Условия оплаты

T/T, West Union, PayPal
Поставка способности

месяц 5000 ПК

OPTO-EDU A63.7010 Машина для электронно-лучевой литографии EBL

button button

Получить цену Контакт

Спецификации этапов
Стандартное оборудование	Стадия лазерного интерферометра
Этапное путешествие	≤105 мм
Спецификации электронного пистолета и визуализации
Пистолет с полевыми выбросами Schottky	Ускорительное напряжение 2OV ~ 30kVSide Secondary ElectronDetector и Электроновый детектор внутри объектива
Разрешение изображения	≤1nm@15kV;≤1.5nm@1kV
Плотность тока луча	> 5300 А/см2
Минимальный размер точки луча	≤2 нм
Литография Спецификации
Защита от электронного луча	Время подъема < 100 нс
Поле письма	≤500х500 мм
Минимальная ширина линии однократного воздействия	10±2 нм
Скорость сканирования	25 МГц/50 МГц
Параметры генератора графики
Управляющее ядро	Высокопроизводительные FPGA
Максимальная скорость сканирования	50 МГц
Резолюция директора	20 бит
Поддерживаемые размеры поля записи	10 мм ~ 500 мм
Поддержка лучевого затвора	5VTTL
Минимальное увеличение времени пребывания	10 нс
Поддерживаемые форматы файлов	GDSIl, DXF, BMP и т.д.
Измерение тока луча чашки Фарадея	Включается
Коррекция эффекта близости	Необязательно
Стадия лазерного интерферометра	Необязательно
Режимы сканирования	Последовательный (тип Z), серпентинный (тип S), спиральный и другие режимы векторного сканирования
Режимы воздействия	Поддерживает калибровку поля, швы на поле, наложение и многослойное автоматическое воздействие
Внешняя поддержка канала	Поддерживает сканирование электронного луча, движение сцены, управление затвора луча и вторичное обнаружение электронов.

Стадия лазерного интерферометра

Стадия лазерного интерферометра: продвинутая стадия лазерного интерферометра, которая отвечает требованиям к высокоточному шитью и перекрытию.

Оружие с полевыми выбросами

Пистолет с высоким разрешением является важным гарантом качества литографии

Графический генератор

Достигает ультра-высокое разрешениерисование рисунков при обеспечении сверхвысокоскоростного сканирования

A63.7010 VS Raith 150 Два
Модель устройства	OPTO-EDU A63.7010 (Китай)	Райт 150 Два (Германия)
Напряжение ускорения (kV)	30	30
Минимальный диаметр точки луча (нм)	2	1.6
Размер сцены (дюйм)	4	4
Минимальная ширина линии (нм)	10	8
Точность шва (нм)	50 ((35 нм)	35
Точность наложения (нм)	50 ((35 нм)	35
