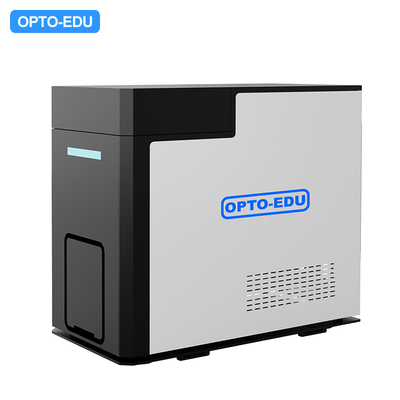

OPTO-EDU A63.7001 Tungsten Filament Scanning Electron Microscope SE BSE 150000x 10nm@15KV

OPTO-EDU A63.7001 Сканирующий электронный микроскоп с вольфрамовой нитью SE BSE 150000x 10нм@15кВ

  • Resolution
    10nm@15KV
  • Magnification
    150000x
  • Electron Gun
    Tungsten
  • Voltage
    5/10/15KV
  • Detector
    BSE+SE
  • Navigation CCD
    CCD
  • Place of Origin
    China
  • Фирменное наименование
    CNOEC, OPTO-EDU
  • Сертификация
    CE, Rohs
  • Model Number
    A63.7001
  • Документ
  • Minimum Order Quantity
    1 pc
  • Цена
    FOB $1~1000, Depend on Order Quantity
  • Packaging Details
    Carton Packing, For Export Transportation
  • Delivery Time
    5~20 Days
  • Payment Terms
    T/T, West Union, Paypal
  • Supply Ability
    5000 pcs/ Month

OPTO-EDU A63.7001 Сканирующий электронный микроскоп с вольфрамовой нитью SE BSE 150000x 10нм@15кВ

  • Увеличение 150000x Разрешение 10 нм при 15 кВ С детектором SE+BSE+CCD, опционально EDS,
  • Стандартный 2-осевой моторизованный столик XY, перемещение 40x30 мм (опционально 40x40 мм)
  • Максимальный размер образца 80x42x40 мм, рабочее расстояние 5-35 мм
  • Высокий вакуум 1x10-1 Па в камере, с механическим насосом, молекулярным насосом
  • Автофокусировка в одно касание, автоматическая регулировка яркости и контрастности, не требуется виброизолирующий столик
OPTO-EDU A63.7001 Сканирующий электронный микроскоп с вольфрамовой нитью SE BSE 150000x 10нм@15кВ 0

OPTO-EDU A63.7001 Сканирующий электронный микроскоп с вольфрамовой нитью SE BSE 150000x 10нм@15кВ 1

Сканирующая электронная микроскопия (СЭМ) является методом наблюдения между просвечивающей электронной микроскопией (ПЭМ) и оптической микроскопией.



Она сканирует образец узконаправленным пучком электронов высокой энергии и возбуждает различные вещества посредством взаимодействия между пучком и веществом. Информация собирается, усиливается и повторно отображается для достижения цели характеристики микроскопической морфологии материала. Придерживаясь целей проектирования удобной эксплуатации, быстрой визуализации и стабильной работы, OPTO-EDU независимо разработала настольный сканер с вольфрамовой нитью.

Сканирующий электронный микроскоп A63.7001имеетбыструю скорость сканированияи полосу пропускания сбора сигнала 10M, что позволяет плавно и в реальном времени отображать образцы в видеорежиме. Все операции можно выполнить с помощью мыши, и нет необходимости в сложных шагах, таких как центрирование диафрагмы. После фокусировки и устранения астигматизма можно сразу делать снимки. Хост интегрирует высокое напряжение и систему управления, небольшие размеры, легко перемещается, не требует специальной среды для установки, просто найдите стол, подключите питание, и вы можете начать работу.



OPTO-EDU A63.7001 Сканирующий электронный микроскоп с вольфрамовой нитью SE BSE 150000x 10нм@15кВ 2

Основные характеристики:

1. Ускоряющее напряжение: 5 кВ/10 кВ/15 кВ

2. Тип электронной пушки: предварительно выровненная вольфрамовая нить, срок службы 100 часов, легко заменяется пользователем, высокоинтегрированная двухступенчатая линза пушки, нет необходимости вручную регулировать диафрагму объектива.

3. Увеличение ≥150000X

4. Разрешение:≤10 нм при 15 кВ

5. Детектор: детектор вторичных электронов (SE), четырехканальный детектор обратного рассеяния (BSE),

6. Столик: 2-осевой моторизованный столик XY, перемещение 40x30 мм (опционально 40x40 мм)

7. Максимальный размер образца:  80x42x40 мм

8. Время замены образца и откачки высокого вакуума ≤ 90 с.

9. Система высокого вакуума: встроенный турбомолекулярный насос, внешний механический насос,  вакуум в камере образца ≥1x10-1 Па, полностью автоматическое управление;

10. Видеорежим ≥512x512 пикселей, нет необходимости в сканировании в маленьком окне.

11. Режим быстрого сканирования: время визуализации ≤3 с, 512x512 пикселей.

12. Режим медленного сканирования: время визуализации ≤40 с, 2048x2048 пикселей.

13. Файл изображения: BMP, TIFF, JPEG, PNG.

14. Автоматическая регулировка яркости и контрастности в одно касание, автофокусировка.

15. Функция навигации: навигация с помощью оптической камеры и камеры в кабине.

16. Функция измерения изображения: расстояние, угол и т. д.

17. Включая компьютер и программное обеспечение, управление мышью.

18. Дополнительно:

--Вольфрамовая нить (20 шт./коробка)

--EDS

19. Размер микроскопа: 283*553*505 мм, размер механического насоса 340*160*140 мм



OPTO-EDU A63.7001 Сканирующий электронный микроскоп с вольфрамовой нитью SE BSE 150000x 10нм@15кВ 3

OPTO-EDU A63.7001 Сканирующий электронный микроскоп с вольфрамовой нитью SE BSE 150000x 10нм@15кВ 4
Модель A63.7001 A63.7002 A63.7003 A63.7004 A63.7005
Разрешение 10 нм при 15 кВ 6 нм при 18 кВ 4 нм при 20 кВ 3 нм при 20 кВ 2,5 нм при 15 кВ
Увеличение 150000x 200000x 360000x 360000x 1000000x
Электронная пушка Вольфрам Вольфрам Вольфрам LaB6 Schotty FEG
Напряжение 5/10/15 кВ 3-18 кВ 3-20 кВ 3-20 кВ 1-15 кВ
Детектор BSE+SE BSE+SE BSE+SE BSE+SE BSE+SE
Навигация CCD CCD CCD CCD+Камерa в кабине CCD+Камерa в кабине CCD+Камерa в кабине
Время вакуумирования 90 с 90 с 30 с 90 с 180 с
Вакуумная система Механический насос
Молекулярный насос
Механический насос
Молекулярный насос
Механический насос
Молекулярный насос
Механический насос
Молекулярный насос
Ионный насос
Механический насос
Молекулярный насос
Ионный насос x2
Вакуум Высокий вакуум
1x10-1 Па
Высокий вакуум
1x10-1 Па
Высокий вакуум
1x10-1 Па
Высокий вакуум
5x10-4 Па
Высокий вакуум
5x10-4 Па
Столик Столик XY,
40x30/40x40 мм
Столик XY,
40x30/40x40 мм
Столик XY,
60x55 мм
Столик XY,
60x55 мм
Столик XY,
60x55 мм
Точность столика - Точность позиционирования 5 мкм
Рабочее расстояние 5-35 мм 5-35 мм 5-73,4 мм 5-73,4 мм 5-73,4 мм
Максимальный образец 80x42x40 мм 80x42x40 мм 100x78x68,5 мм 100x78x68,5 мм 100x78x68,5 мм
Дополнительно Вольфрамовая нить 20 шт./коробка Lab6 Filament Лампа полевой эмиссии
EDS Oxford AZtecOne с XploreCompact 30
- Низкий вакуум  1-100 Па Низкий вакуум 1-30 Па
- Z-осевой модуль 3-осевой столик, X 60 мм, Y 50 мм, Z 25 мм
- T-осевой модуль 3-осевой столик, X 60 мм, Y 50 мм, T ±20°
- - 5-осевой столик, X 90 мм, Y 50 мм, Z 25 мм, T ±20°, R 360°
- - Виброизолирующая платформа, для 3-осевого, 5-осевого столика
- Режим замедления 1-10 кВ для наблюдения непроводящих образцов, только для BSE
- Внутрикамерный столик от оригинальной фабрики, нагрев, охлаждение, растяжение и т. д.
ИБП
