Критический электронный микроскоп (CD-SEM) - это специализированный электронный микроскоп, используемый для измерения размеров крошечных элементов на полупроводниковых пластинах, фотомасках и других материалах.Эти измерения имеют решающее значение для обеспечения точности и точности изготовленных электронных устройств.
◉Совместима с 6/8 дюймовыми пластинками Размер, увеличение 1000x-300000x ◉Разрешение 2,5 нм (Acc=800V), ускоряющее напряжение 500V-1600V ◉Повторяемость статическая и динамическая ± 1% или 3 нм ((3 Сигма), ток луча зонда 3 ~ 30pA ◉Дизайн высокоскоростной системы передачи пластин, подходящей для полупроводниковых чипов 3-го поколения ◉Продвинутые системы электронной оптики и обработки изображений, включая холодильник, сухой насос |
|
▶Ключевые особенности CD-SEM используют низкоэнергетический электронный луч и имеют улучшенную калибровку увеличения для обеспечения точных и повторяемых измерений.и углы боковых стен узоров. |
|
▶Цель CD-SEM имеют важное значение для метрологии в полупроводниковой промышленности, помогая измерять критические габариты (CD) шаблонов, созданных во время литографии и процессов офорта.CD относятся к самым маленьким размерам элементов, которые можно надежно изготовить и измерить на пластине. |
|
▶Заявления Эти приборы используются на производственных линиях электронных устройств для обеспечения точности измерений различных слоев и особенностей, составляющих чип.Они также играют решающую роль в разработке и контроле процессов., помогая выявить и исправить любые проблемы, которые могут возникнуть во время производственного процесса.
▶Значение Без CD-SEM современная микроэлектроника не смогла бы достичь высокого уровня точности и производительности, требуемых отраслью.Они необходимы для обеспечения надежности и функциональности современных электронных устройств.. |
|
▶Технологии меняются Поскольку технологии литографии развиваются и размеры деталей продолжают сокращаться, CD-SEM постоянно развиваются, чтобы удовлетворить требования промышленности.Разрабатываются новые технологии и достижения в области CD-SEM для решения задач измерения все более сложных моделей |

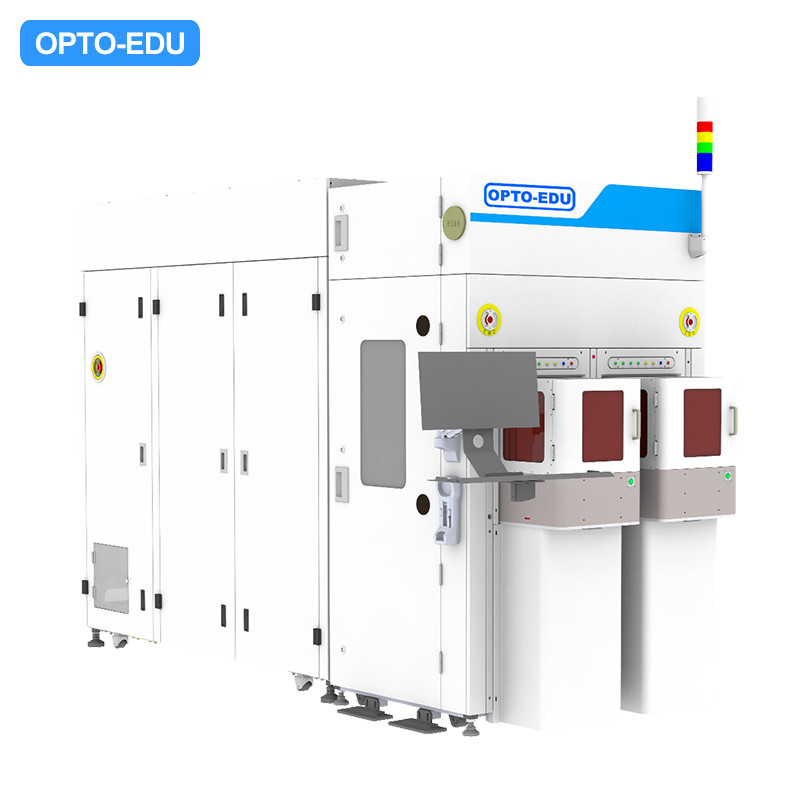

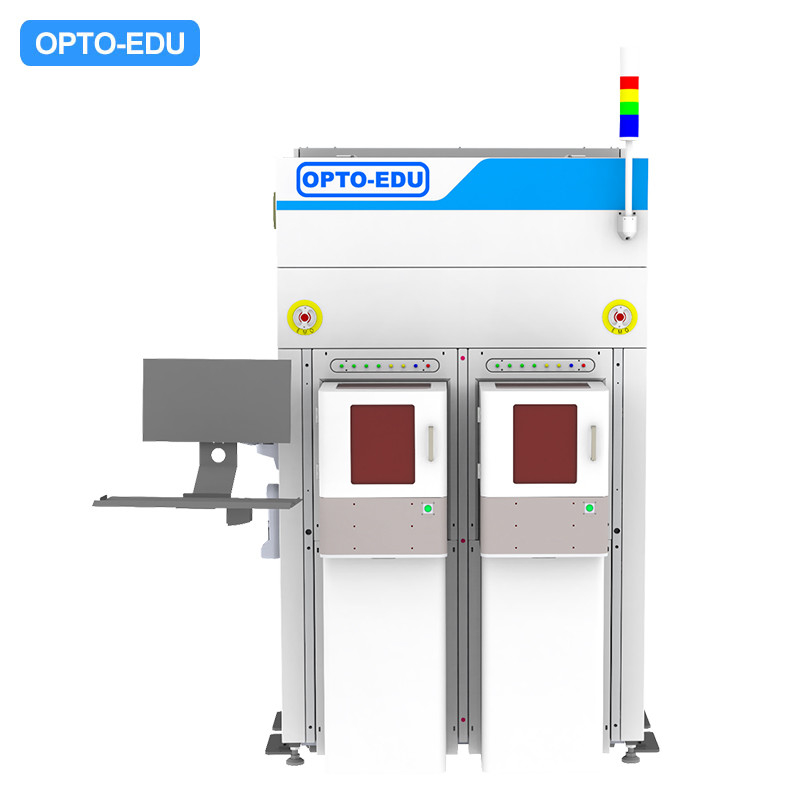

| A63.7190 Электронный микроскоп критического измерения (CDSEM) | ||
| Размер пластинки | A63.7190-68: 6/8 дюйма | A63.7190-1212 дюймов. |
| Резолюция | 2.5nm (Acc=800V) | 1.8nm (Acc-800V) |
| Ускоряющее напряжение | 00,5-1,6 кВ | 0.3-2.0КВ |
| Повторяемость | Статический и динамический ± 1% или 3 нм ((3 сигма) | Статический и динамический ± 1% или 0,3 нм ((3 Сигма) |
| Ток луча зонда | 3 ~ 30pA | 3 ~ 40pA |
| Диапазон измерений | FOV 0,1-2,0 мкм | FOV 0,05 ~ 2,0 мкм |
| Пропускная способность | > 20 пластин/час, | > 36 пластин/час, |
| 1 балл за чип, | 1 балл за чип, | |
| 20 чипсов/вафли | 20 чипсов/вафли | |
| Увеличение | 1Kx~300Kx | 1Kx-500Kx |
| Точность этапа | 0.5 мкм | |
| Источник электронов | Излучатель теплового поля Schottky | |
| Сравнение основных моделей CDSEM на рынке | |||||
| Спецификация | Хитачи | Хитачи | Хитачи | Опто-Эду | Опто-Эду |
| S8840 | S9380 | S9380 II | A63.7190-68 | A63.7190-12 | |
| 1. Размер вафеля | 6/8 дюймов | 8 дюймов / 12 дюймов | 8 дюймов / 12 дюймов | 6/8 дюймов | 12 дюймов |
| 2. Резолюция | 5nm (Acc=800V) | 2nm (Acc=800V) | 2nm (Acc=800V) | 2.5nm (Acc=800V) | 1.8nm (Acc=800V) |
| 3Ускоряющее напряжение | 500-1300 вольт | 300-1600 вольт | 300-1600 вольт | 500-1600 вольт | 300-2000В |
| 4Повторяемость (статическая и динамическая) | ± 1% или 5nm ((3 sigma) | ± 1% или 2nm ((3 sigma) | ± 1% или 2nm ((3 sigma) | ± 1% или 3nm ((3 sigma) | ± 1% или 0,3 нм ((3 сигмы) |
| 5IP диапазон (поток зонда) | 1-16pA | 3-50pA | 3-50pA | 3-30pA | 3-40pA |
| 6. Размер FOV | - | 50nm-2um | 0.05-2um | 0.1-2ум | 0.05-2um |
| 7- Пропускная способность. | 26 пластин/час, | 24 пластинки в час, | 24 пластинки в час, | > 20 пластин/час, | 36 пластин/час, |
| 1 балл за фишку, | 1 балл за фишку, | 1 балл за фишку, | 1 балл за фишку, | 1 балл за фишку, | |
| 5 чипсов на вафлю | 20 фишек/вафлю | 20 фишек/вафлю | 20 фишек/вафлю | 20 фишек/вафлю | |
