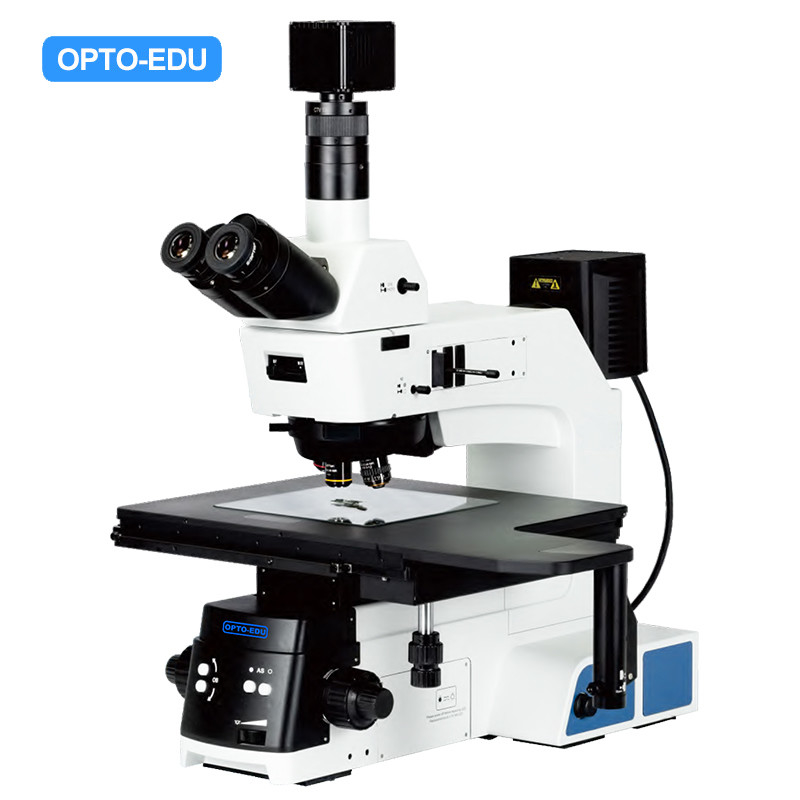

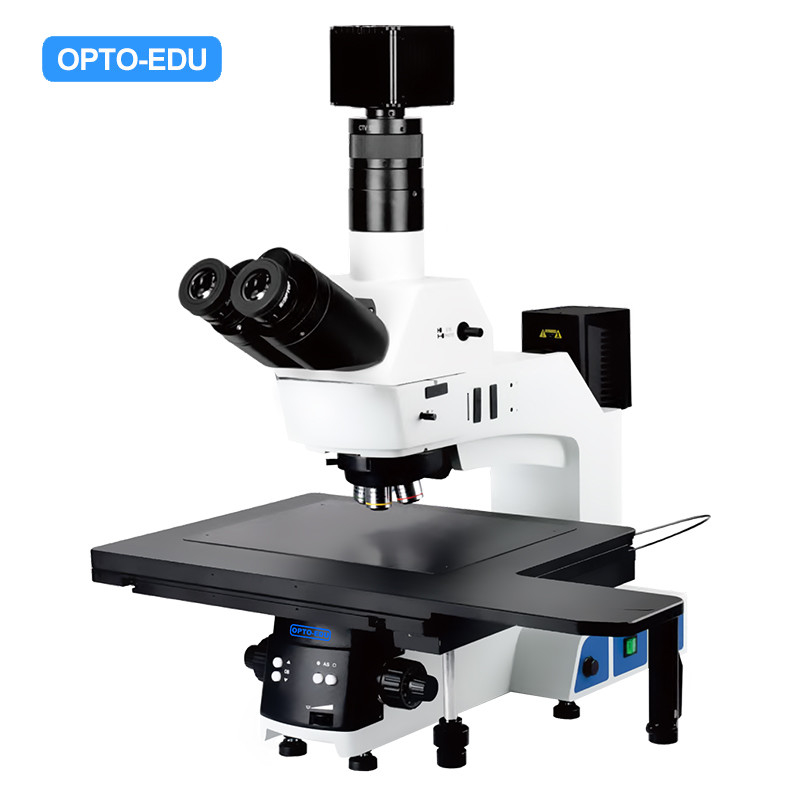

OPTO EDU A13.0915 Trinocular Metallurgical Microscope Semi-APO Motorized Nosepiece

OPTO EDU A13.0915 Тринукулярный металлургический микроскоп полу-APO Моторизованный носовой участок

Продукция - металлургический оптически микроскоп
  • Выделить

    Моторизованный металлургический микроскоп носовой части

    ,

    Микроскоп Trinocular металлургический

    ,

    Полуметаллургический микроскоп APO

  • Оптическая система
    Оптическая система безграничности исправленная цветом
  • Замечание
    Яркое поле (BF) / ближний инфракрасный (NIR)
  • Осматривая голова
    NIR 30° тринокулярная голова (поднимается изображение)
  • Очки
    WF PL10X/23mm, регулируемый диоптрией, высокая точка зрения
  • Цель
    Цель Infinity Plan Semi-APO NIR
  • Носовая решетка
    Моторизованный шестикратный носовой аппарат с слотом DIC
  • Место происхождения
    Китай
  • Фирменное наименование
    CNOEC, OPTO-EDU
  • Сертификация
    CE,
  • Номер модели
    А13.0915
  • Документ
    Брошюра продукта PDF
  • Количество мин заказа
    1 шт.
  • Цена
    FOB $1~1000, Depend on Order Quantity
  • Упаковывая детали
    Упаковка коробки, для перевозок из страны
  • Время доставки
    5 ~ 20 дней
  • Условия оплаты
    T/T, западное соединение, PayPal
  • Поставка способности
    месяц 5000 ПК

OPTO EDU A13.0915 Тринукулярный металлургический микроскоп полу-APO Моторизованный носовой участок

  • OPTO EDU A13.0915 Trinocular Metallurgical Microscope Semi-APO Motorized Nosepiece
  • OPTO EDU A13.0915 Trinocular Metallurgical Microscope Semi-APO Motorized Nosepiece
Получить цену Контакт
OPTO EDU A13.0915 Тринукулярный металлургический микроскоп полу-APO Моторизованный носовой участок 0

OPTO EDU A13.0915 Тринукулярный металлургический микроскоп полу-APO Моторизованный носовой участок 1

OPTO EDU A13.0915 Тринукулярный металлургический микроскоп полу-APO Моторизованный носовой участок 2

OPTO EDU A13.0915 Тринукулярный металлургический микроскоп полу-APO Моторизованный носовой участок 3

НИР-микроскоп - это тип микроскопа, который использует ближнее инфракрасное излучение (НИР) для изображения образцов и получения спектральной информации о их химическом составе.Эта технология объединяет пространственное разрешение микроскопии с спектральным анализом НИР-спектроскопии, чтобы обеспечить мощный инструмент для анализа материалов на микроскопическом уровне.

А13.0915 В НИР-микроскопах используются широкополосные источники света для освещения образца, а детектор собирает отражаемый или передаваемый свет.Полученные спектры дают информацию о молекулярной структуре и составе образца, включая наличие и концентрацию различных химических соединений.

А13.0915НИР-микроскопия имеет широкий спектр применений, включая анализ биомедицинских образцов, фармацевтических препаратов, полимеров и геологических образцов.Этот метод особенно полезен для неразрушающего анализа биологических тканей., поскольку он может предоставить подробную информацию о химическом составе клеток и тканей без необходимости окрашивания или других инвазивных методов.

OPTO EDU A13.0915 Тринукулярный металлургический микроскоп полу-APO Моторизованный носовой участок 4

OPTO EDU A13.0915 Тринукулярный металлургический микроскоп полу-APO Моторизованный носовой участок 5
OPTO EDU A13.0915 Тринукулярный металлургический микроскоп полу-APO Моторизованный носовой участок 6

NIR камера для широкого спектра



Серия A13.0915 использует широкоспектровую специализированную инфракрасную NIR-камеру, охватывающую яркое поле и инфракрасное наблюдение.Используется с цветовым фильтром пропускания полосы для обнаружения массива площадейОн может реагировать на различные части чипа внутри кремниевой пластины, чтобы удовлетворить потребности различных клиентов.большое поле зрения и изображения с высоким разрешением.

OPTO EDU A13.0915 Тринукулярный металлургический микроскоп полу-APO Моторизованный носовой участок 7
Камера NIR Пиксели Группа Скорость кадров Размер пикселя
A59.0971-3.2M (стандарт) 3.2M 400 ~ 1100 нм 120fps@2064x1544 30,45 мкм
A59.0971-1.3M (необязательно) 1.3М 400 ~ 1700 нм 72fps@1280X1024 5 мкм
OPTO EDU A13.0915 Тринукулярный металлургический микроскоп полу-APO Моторизованный носовой участок 8

NIR Reflect Epi-illuminator (отражающий эпи-осветитель)

● Устройство увеличивается в диапазоне 400-1700 нм Transparent, вы можете выбирать между ярким полем (BF) и инфракрасным (NIR) выбором поля, широкий спектральный диапазоннебольшое рассеивание, подходящий для кремниевых пластин (германиевого листа) имеет высокую проницаемость.

● Диафрагма диафрагмы и увеличение объектива отличаются от автоматического соответствия, без необходимости ручной корректировки, быстро и эффективно, подходит для разных пользователей один вид наблюдать эффект.

OPTO EDU A13.0915 Тринукулярный металлургический микроскоп полу-APO Моторизованный носовой участок 9



Цели бесконечного плана NIR

С помощью специально разработанных объективов A5M.0946 NIR, вы можете наблюдать за внутренней частью упакованных чипов и пластинок в режиме реального времени, легко показывая более четкие ультрашироко спектровые изображения.

●Промышленный микроскопический микроскоп серии A13.0915 оснащен 5X-50X профессиональными инфракрасными объектами Зеркало, обеспечивающее коррекцию аберрации от видимых до близких инфракрасных длин волн,Подходит для обычного светового поля и специального инфракрасного наблюдения.

●Для объективов с высоким увеличением с большими числовыми диафрагмами добавляется коррекционное кольцо для коррекции наложения.Аберрации, вызванные различными толщинами покрытия, позволяют высококачественное и точное обнаружение в ближнем инфракрасном диапазоне.

OPTO EDU A13.0915 Тринукулярный металлургический микроскоп полу-APO Моторизованный носовой участок 10

Слайдеры фильтра NIR

A13.0915 разработанные многостворчатые фильтры-слайдеры, 1100nm, 1200nm, 1300nm пропускная полоса ближнего инфракрасного цвета фильтры для опции Пользователи могут быстро переключаться на полосы,реализовать ответы различных структур в одной и той же области через узкополосную вторичную фильтрацию, и получать четкие изображения.

OPTO EDU A13.0915 Тринукулярный металлургический микроскоп полу-APO Моторизованный носовой участок 11

OPTO EDU A13.0915 Тринукулярный металлургический микроскоп полу-APO Моторизованный носовой участок 12

Эргономический дизайн обеспечивает наибольшую эффективность работы

OPTO EDU A13.0915 Тринукулярный металлургический микроскоп полу-APO Моторизованный носовой участок 13

Высокоскоростная моторизованная носовая труба

● Оборудованы режимами движения вперед и назад для быстрого и точного определения требуемой цели с высокой точностью повторения позиционирования.



● Механический режим переключения эффективно улучшает продлевает рабочий срок носовой части.


OPTO EDU A13.0915 Тринукулярный металлургический микроскоп полу-APO Моторизованный носовой участок 14


Независимо разработанное программное обеспечение с большим количеством операционных функций

А13.0915С уникальной функцией улучшения инфракрасного изображения, в дополнение к функциональным модулям, таким как управление, измерение, сбор изображений и управление слоями,Он также может быть настроен в соответствии с потребностями клиента..

OPTO EDU A13.0915 Тринукулярный металлургический микроскоп полу-APO Моторизованный носовой участок 15

Улучшение изображения

Улучшить четкость изображения инфракрасного проникновения, делая местные детали более очевидными.


OPTO EDU A13.0915 Тринукулярный металлургический микроскоп полу-APO Моторизованный носовой участок 16

Al Software Empowerment (Усиление программного обеспечения)

Самостоятельно разработанный ИИ может автоматически обнаруживать дефекты в образцах основная функция обучения, автоматическая идентификация дефектов, захват, подсчет статистики и другие функции.в соответствии с различными клиентами на заказ.

OPTO EDU A13.0915 Тринукулярный металлургический микроскоп полу-APO Моторизованный носовой участок 17

OPTO EDU A13.0915 Тринукулярный металлургический микроскоп полу-APO Моторизованный носовой участок 18

OPTO EDU A13.0915 Тринукулярный металлургический микроскоп полу-APO Моторизованный носовой участок 19

OPTO EDU A13.0915 Тринукулярный металлургический микроскоп полу-APO Моторизованный носовой участок 20
A13.0915 NIR Близкоинфракрасный промышленный металлургический микроскоп А13.0915 Нет, нет.
6R 8R 12R 12РТ
Оптическая система Оптическая система с коррекцией цвета бесконечности ● ● ● ● 　
Примечание Яркое поле (BF) / ближний инфракрасный (NIR) ● ● ● ● 　
Глава зрения NIR 30° тринокулярная голова (подвижное изображение), интерпупилярная 50-76 мм, соотношение разделения 100:0 или 0:100 ● ● ● ● А53.0915
Очки WF PL10X/22mm, регулируемый по диоптрии, высокая точка зрения ○ ○ ○ ○ A51.0904-1022T
WF PL10X/22mm, регулируемый по диоптрии, высокая точка зрения, с микрометром ○ ○ ○ ○ A51.0905-1022NRT
WF PL10X/23mm, регулируемый диоптрией, высокая точка зрения ● ● ● ● A51.0904-1023T
WF PL10X/23mm, регулируемый по диоптрии, высокая точка зрения, с микрометром ○ ○ ○ ○ A51.0905-1023NRT
Цель Infinity Plan Semi-APO NIR NIR5X/0.15, WD = 19,5 мм, длина волны 450-1700 нм ● ● ● ● A5M.0946-5
NIR10X/0.3, WD = 12,2 мм, длина волны 450-1700 нм ● ● ● ● A5M.0946-10
NIR20X/0.45, WD=7.31-7.57mm, длина волны 450-1700nm, крышка стекла 0-1.2mm с коррекционным кольцом ● ● ● ● A5M.0946-20
NIR50X/0.70, WD=2.68-2.93mm, длина волны 450-1700nm, крышка стекла 0-1.2mm с коррекционным кольцом ● ● ● ● A5M.0946-50
Носовая решетка МоторизованныеШестикратный носовой носовой провод с DIC-слотом ● ● ● ● 　
Сосредоточиться Механизм коаксиальной фокусировки низкого положения, грубый диапазон 35 мм, тонкая точность 0,001 мм, с верхним пределом и регулировкой напряжения. ● ● ● ● A54.0930-MX6
Рама и осветитель НИР отражаетрама, 100-240В широковольтный источник питания
-- NIR Reflect иллюминатор 12V100W галоген, с переменной моторизованной диафрагмой диафрагмы, регулируемый в центре; с переключателем BF/NIR; с фильтром,		 ● ● ● - 　
NIR отражает и передаетрама, 100-240В широковольтный источник питания
-- NIR Reflect иллюминатор 12V100W галоген, с переменной моторизованной диафрагмой диафрагмы, регулируемый в центре; с переключателем BF/NIR; с фильтром,
--Передают освещение 5W теплых светодиодов,		 - - - ● 　
Этап 6 ¢трехслойная механическая ступень; размер 445x240 мм, диапазон движения 158x158 мм; с рукояткой сцепления для быстрого движения;с металлической пластиной для отражения ● 　 - - A54.0971-6R
Станция вращающаяся с поддоном для пластинок 6 ̊, подходящая для пластинок 4 ̊, 5 ̊, 6 ̊ дюймов ○ - - - A54.0971-6WT
8 ¢трехслойный механический этап, размер 525x330 мм, диапазон движения 210x210 мм; с рукояткой сцепления для быстрого движения; с металлической пластиной для отражения 　 ● - - A54.0971-8R
Ротационная ступени с 8 ̊ пластинкой для пластин, подходящая для 6 ̊, 8 ̊ пластин - ○ - - A54.0971-8WT
12x14трехслойная механическая ступень; размер 710x420 мм, диапазон движения 305x356 мм, с рукояткой сцепления для быстрого движения;с металлической пластинкой ступеней для отражения - - ● - A54.0971-12R
12x14трехслойная механическая ступень; размер 710x420 мм, диапазон движения 305x356 мм, с рукояткой сцепления для быстрого движения;с стеклянной платформой для отражения и передачи - - - ● A54.0971-12RT
Станция вращающаяся с поддоном для вафли 12 ̊, подходящая для вафли 6 ̊, 8 ̊, 12 ̊ - - ○ ○ A54.0971-12WT
Фильтр NIR ленточный фильтр 1100nm ● ● ● ● A56.0971-1100
NIR ленточный фильтр 1200 нм ○ ○ ○ ○ A56.0971-1200
Фильтр пропускания полосы NIR 1300nm ○ ○ ○ ○ A56.0971-1300
Камера 1.3M NlR 400-1700nm монохромная камера, inGAs, 125fpa@1280x1024, ссылка камеры, размер пикселя 5um ○ ○ ○ ○ A59.0971-1.3M
3.2M NlR 400-1100nm монохромная камера, Sony IMX252, 120fps@2064 x1544, USB 3.0, размер пикселя 3,45 мм ● ● ● ● A59.0971-3.2M
Адаптер для камеры 0.35X C-установка, регулируемый фокус ○ ○ ○ ○ A55.0930-35
0.5 X C-подставка, регулируемая фокусировка ○ ○ ○ ○ A55.0930-05
0.65X C-подставка, регулируемый фокус ○ ○ ○ ○ A55.0930-65
1X C-подставка, регулируемый фокус ● ● ● ● A55.0930-10
Прочие Степной микрометр 0,01 мм гранулированный, металлографическая коррекционная пленка ● ● ● ● 　
Программное обеспечение MV Image с обработкой изображений, приобретением изображений, управлением изображениями, функциями измерения ● ● ● ● 　
ПК i5 16G, 1T+256G, 2G графический, 23" ЖК ● ● ● ● 　
Ключик M4, M6 ● ● ● ● 　
