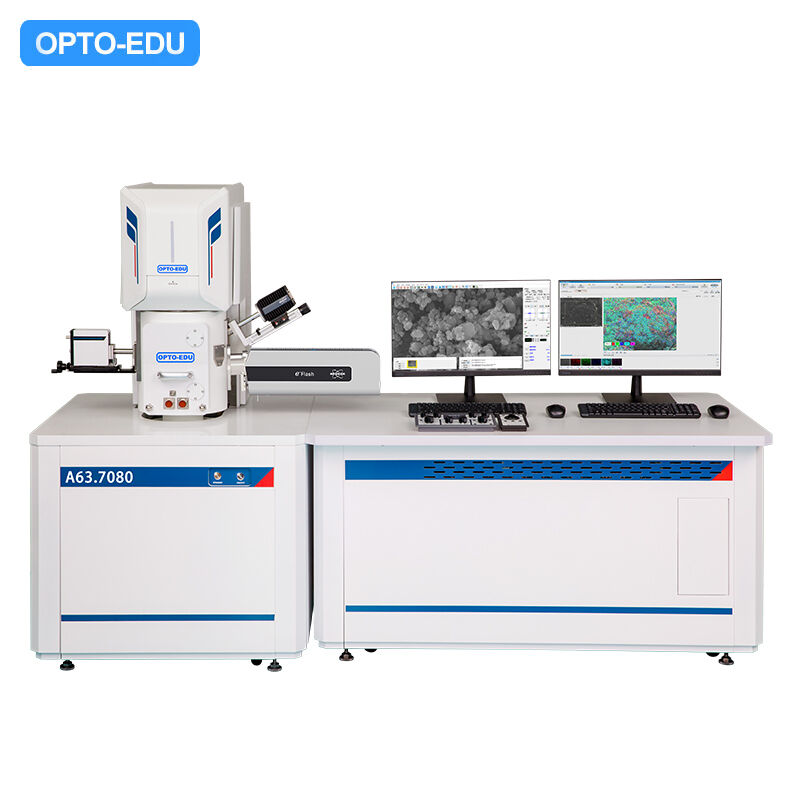

1x~600000x Эмиссионный сканирующий электронный микроскоп Schottky Gun A63.7080
-
Выделить
электронный кинескоп сканирования излучения 8x
,электронный кинескоп сканирования излучения оружия schottky
-
Разрешение1,5 нм при 15 кВ (SE); 3 нм при 20 кВ (BSE)
-
Увеличение1x~600000x
-
Электронная пушкаЭмиссионная электронная пушка Шоттки
-
Ускоряющее напряжение0~30КВ
-
Вакуумная системаИонный насос, турбомолекулярный насос, ротационный насос
-
Этап образцаПятиосный эвцентрический моторизованный столик
-
Электронный ток10пА~0,3мкА
-
Максимальный диаметр образца175 мм
-
Место происхожденияКитай
-
Фирменное наименованиеCNOEC, OPTO-EDU
-
СертификацияCE,
-
Номер моделиА63.7080
-
Документ
-
Количество мин заказа1 ПК
-
ЦенаFOB $1~1000, Depend on Order Quantity
-
Упаковывая деталиУпаковка коробки, для перевозок из страны
-
Время доставки5 ~ 20 дней
-
Условия оплатыT/T, West Union, PayPal
-
Поставка способностимесяц 5000 ПК
1x~600000x Эмиссионный сканирующий электронный микроскоп Schottky Gun A63.7080
| A63.7080, A63.7081 Основная функция программного обеспечения | ||
| Комплексный ввод в эксплуатацию высокого напряжения | Автоматическое включение/выключение нити | Потенциальное регулирование смещения |
| Регулировка яркости | Электрическая с центральной регулировкой | Автоматическая яркость |
| Регулировка контрастности | Регулировка объектива | Автофокус |
| Регулировка увеличения | Объективное размагничивание | Автоматическое устранение астигматизма |
| Режим сканирования выбранной области | Электрическая регулировка вращения | Управление параметрами микроскопа |
| Режим точечного сканирования | Регулировка смещения электронного луча | Отображение размера поля сканирования в реальном времени |
| Режим линейного сканирования | Регулировка наклона электронного луча | Регулировка объектива пистолета |
| Сканирование поверхности | Регулировка скорости сканирования | Многоканальный вход |
| Мониторинг мощности высокого напряжения | Центрирование поворота | Измерение линейки |
| СЭМ | А63.7069 А63.7069-Л А63.7069-ЛВ |
А63.7080 А63.7080-Л |
А63.7081 |
| Разрешение | 3 нм при 30 кВ (ЮВ) 6 нм при 30 кВ (BSE) |
1,5 нм при 30 кВ (ЮВ) 3 нм при 30 кВ (BSE) |
1,0 нм при 30 кВ (ШВ) 3,0 нм при 1 кВ (ШВ) 2,5 нм при 30 кВ (BSE) |
| Увеличение | 1x~450000x,Отрицательное истинное увеличение | 1x~600000x, отрицательное истинное увеличение | 1x~3000000x отрицательное истинное увеличение |
| Электронная пушка | Предварительно центрированный картридж с вольфрамовой нитью | Автоэмиссионный пистолет Шоттки | Автоэмиссионный пистолет Шоттки |
| Напряжение | Ускоряющее напряжение 0,2～30 кВ, непрерывная регулировка, шаг регулировки 100 В при 0–10 кВ, 1 кВ при 10–30 кВ | ||
| Быстрый просмотр | Функция быстрого просмотра изображения одной кнопкой | Н/Д | Н/Д |
| Система линз | Трехуровневая электромагнитная коническая линза | Многоуровневая электромагнитная коническая линза | |
| Диафрагма | 3 молибденовых объектива, регулируемые вне вакуумной системы, нет необходимости разбирать объектив для изменения диафрагмы | ||
| Вакуумная система | 1 турбомолекулярный насос 1 механический насос Вакуум в помещении для образцов >2,6E-3Па Вакуум в комнате электронной пушки>2,6E-3Па Полностью автоматический контроль вакуума Функция блокировки вакуума Дополнительная модель: A63.7069-LV 1 турбомолекулярный насос 2Механические насосы Вакуум в помещении для образцов >2,6E-3Па Вакуум в комнате электронной пушки>2,6E-3Па Полностью автоматический контроль вакуума Функция блокировки вакуума Низкий вакуумДиапазон 10~270Па для быстрого переключения за 90 секунд для BSE(LV) |
1 комплект ионного насоса 1 турбомолекулярный насос 1 механический насос Вакуум в помещении для образцов>6E-4Pa Вакуум в помещении электронной пушки>2E-7 Па Полностью автоматический контроль вакуума Функция блокировки вакуума |
1 ионный насос для распыления 1 геттерный насос для соединения ионов 1 турбомолекулярный насос 1 механический насос Вакуум в помещении для образцов>6E-4Pa Вакуум в помещении электронной пушки>2E-7 Па Полностью автоматический контроль вакуума Функция блокировки вакуума |
| Детектор | ЮВ: Детектор вторичных электронов в высоком вакууме (с защитой детектора) | ЮВ: Детектор вторичных электронов в высоком вакууме (с защитой детектора) | ЮВ: Детектор вторичных электронов в высоком вакууме (с защитой детектора) |
| BSE: сегментация полупроводников 4 Детектор обратного рассеяния |
Необязательный | Необязательный | |
| Дополнительная модель: A63.7069-LV БФБ(ЛВ): Полупроводник 4 сегментации Детектор обратного рассеяния |
|||
| ПЗС:Инфракрасная ПЗС-камера | ПЗС:Инфракрасная ПЗС-камера | ПЗС:Инфракрасная ПЗС-камера | |
| Расширить порт | 2 дополнительных порта в комнате образцов для EDS, BSD, WDS и т. д. |
4 дополнительных порта в комнате образцов для BSE, EDS, BSD, WDS и т. д. |
4 дополнительных порта в комнате образцов для BSE, EDS, BSD, WDS и т. д. |
| Этап образца | 5-осевой этап, 4Авто+1РуководствоКонтроль Диапазон перемещения: Х=70мм, Y=50мм, Z=45мм, R=360°, T=-5°~+90°(ручной) Сенсорное оповещение и функция остановки Дополнительная модель: А63.7069-Л5-осевой автоматический большой этап |
5 осейАвто СерединаЭтап Диапазон перемещения: Х=80мм, Y=50мм, Z=30мм, Р=360°, Т=-5°~+70° Сенсорное оповещение и функция остановки Дополнительная модель: А63.7080-Л5 осейАвто БольшойЭтап |
5 осейАвто БольшойЭтап Диапазон перемещения: Х=150 мм, Y=150 мм, Z=60 мм, Р=360°, Т=-5°~+70° Сенсорное оповещение и функция остановки |
| Макс Образец | Диаметр 175 мм, высота 35 мм. | Диаметр 175 мм, высота 20 мм. | Диаметр 340 мм, высота 50 мм. |

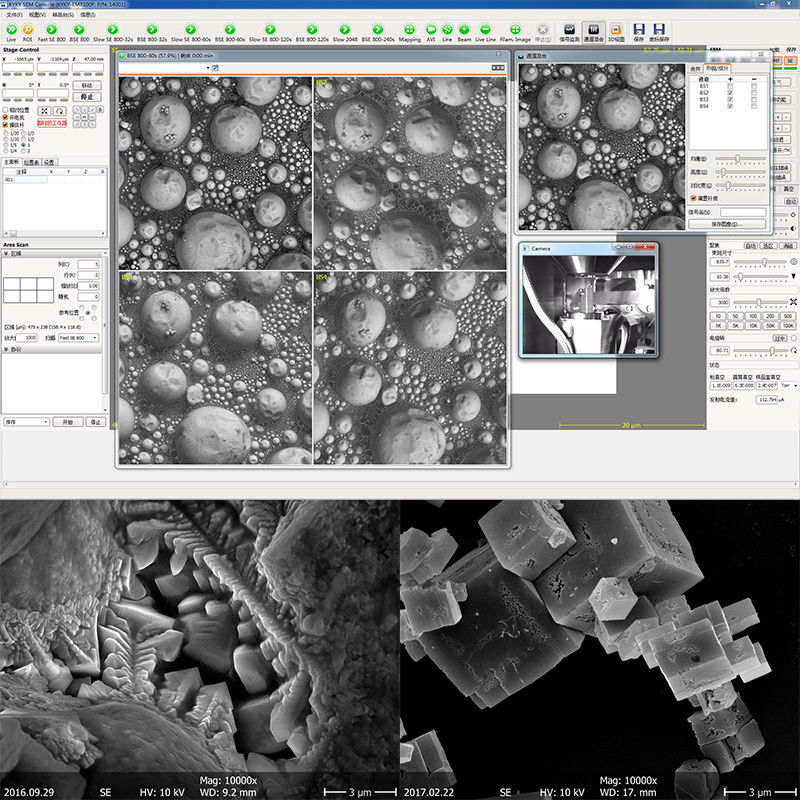

| Система изображений | Реальное неподвижное изображение с максимальным разрешением 4096x4096 пикселей, Формат файла изображения: BMP (по умолчанию), GIF, JPG, PNG, TIF. |
Реальное неподвижное изображение с максимальным разрешением 16384x16384 пикселей, Формат файла изображения: TIF (по умолчанию), BMP, GIF, JPG, PNG. Видео: автоматическая запись цифрового видео в формате .AVI |
Реальное неподвижное изображение с максимальным разрешением 16384x16384 пикселей, Формат файла изображения: TIF (по умолчанию), BMP, GIF, JPG, PNG. Видео: автоматическая запись цифрового видео в формате .AVI |
| Компьютер и программное обеспечение | Рабочая станция ПК, система Win 10, с профессиональным программным обеспечением для анализа изображений для полного контроля всей работы микроскопа SEM, характеристики компьютера не ниже Inter I5 3,2 ГГц, память 4 ГБ, 24-дюймовый ЖК-монитор IPS, жесткий диск 500 ГБ, мышь, клавиатура | ||
| Фото дисплей | Уровень изображения богатый и тщательный, показывает увеличение в реальном времени, линейку, напряжение, серую кривую. | ||
| Измерение & Масса |
Корпус микроскопа 800х800х1850мм Рабочий стол 1340х850х740мм Общий вес 400 кг |
Корпус микроскопа 800х800х1480мм Рабочий стол 1340х850х740мм Общий вес 450 кг |
Корпус микроскопа 1000х1000х1730мм Рабочий стол 1330х850х740мм Общий вес 550 кг. |
| Дополнительные аксессуары | |||

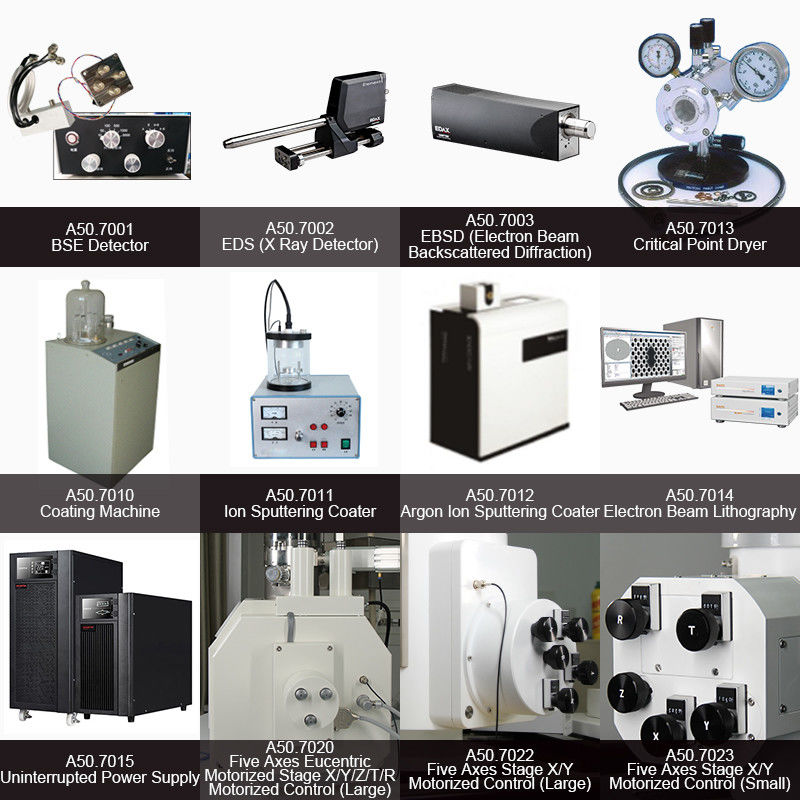

| Дополнительные аксессуары | А50.7002Энергодисперсионный рентгеновский спектрометр EDS А50.7011Ионное напыление |
А50.7001Детектор электронов обратного рассеяния BSE А50.7002Энергодисперсионный рентгеновский спектрометр EDS А50.7011Ионное напыление А50.7030Моторизация панели управления |
А50.7001Детектор электронов обратного рассеяния BSE А50.7002Энергодисперсионный рентгеновский спектрометр EDS А50.7011Ионное напыление А50.7030Моторизация панели управления |
| А50.7001 | Детектор BSE | Полупроводниковый четырехсегментный детектор обратного рассеяния; Доступен в составе ингредиентов A+B, морфологической информации AB; Доступный образец для наблюдения без распыления золота; Доступно в разделе «Наблюдение за примесями и распределением непосредственно на карте оттенков серого». |
| А50.7002 | ЭДС (детектор рентгеновских лучей) | Окно нитрида кремния (Si3N4) для оптимизации низкоэнергетического рентгеновского излучения для анализа легких элементов; Превосходное разрешение и усовершенствованная малошумящая электроника обеспечивают выдающуюся производительность; Небольшая занимаемая площадь обеспечивает гибкость, позволяющую обеспечить идеальную геометрию и условия сбора AATA; Детекторы содержат чип площадью 30 мм2. |
| А50.7003 | EBSD (дифракция обратного рассеяния электронов) | Пользователь может анализировать ориентацию кристаллов, кристаллическую фазу и микротекстуру материалов, а также характеристики связанных материалов и т. д. автоматическая оптимизация настроек камеры EBSD во время сбора данных проводите интерактивный анализ в режиме реального времени, чтобы получить максимум информации все данные были промаркированы меткой времени, которую можно просмотреть в любое время высокое разрешение 1392 х 1040 х 12 Скорость сканирования и индексации: 198 точек/сек, стандарт Ni в качестве стандарта, при условии 2~5 нА, скорость индексации может достигать ≥99%; хорошо работает при слабом токе луча и низком напряжении 5 кВ при 100 пА Точность измерения ориентации: лучше 0,1 градуса Использование тройной индексной системы: нет необходимости полагаться на однополосное определение, легко индексировать плохое качество изображения. специальная база данных: специальная база данных EBSD, полученная методом дифракции электронов: фазовая структура >400 Способность индексирования: он может автоматически индексировать все кристаллические материалы 7 кристаллических систем. Расширенные параметры включают расчет упругой жесткости (Elastic Stiffness), коэффициента Тейлора (Taylor), коэффициента Шмидта (Schmid) и так далее. |
| А50.7010 | Машина для нанесения покрытий | Стеклянная защитная оболочка: ∮250 мм; Высота 340 мм; Камера обработки стекла: ∮88мм; Высота 140 мм, ∮88 мм; высота 57 мм; Размер предметного столика: ∮40 мм (макс.); Вакуумная система: молекулярный насос и механический насос; Обнаружение вакуума: Пирани Гейдж; Вакуум: лучше 2 х 10-3 Па; Вакуумная защита: 20 Па с микронадувным клапаном; Движение образца: вращение плоскости, прецессия наклона. |
| А50.7011 | Ионное напыление | Камера обработки стекла: ∮100 мм; высота 130 мм; Размер предметного столика для образцов: ∮40 мм (вмещает 6 чашек для образцов); Размер золотой мишени: ∮58 мм*0,12 мм (толщина); Обнаружение вакуума: Пирани Гейдж; Вакуумная защита: 20 Па с микронадувным клапаном; Средний газ: аргон или воздух со специальным воздухозаборником и регулированием газа в микромасштабе. |
| А50.7012 | Устройство для нанесения аргоно-ионного напыления | Образец был покрыт углеродом и золотом в условиях высокого вакуума; Вращающийся стол для образцов, равномерное покрытие, размер частиц около 3-5 нм; Никакого выбора целевого материала, никакого повреждения образцов; Могут быть реализованы функции ионной очистки и ионного истончения. |
| А50.7013 | Сушилка критической точки | Внутренний диаметр: 82 мм, внутренняя длина: 82 мм; Диапазон давления: 0-2000 фунтов на квадратный дюйм; Диапазон температур: 0–50 ° C (32–122 ° F) |
| А50.7014 | Электронно-лучевая литография | На основе сканирующего электронного микроскопа разработана новая система наноэкспозиции; Модификация сохранила все функции Sem для создания изображения наномасштабной ширины линии; Модифицированная система EBL широко применяется в микроэлектронных устройствах, оптоэлектронных устройствах, квантовых устройствах, исследованиях и разработках систем микроэлектроники. |
| A63.7080, A63.7081 Стандартный комплект расходных материалов | |||
| 1 | Полевая эмиссионная нить | Установлен в микроскопе | 1 шт. |
| 2 | Образец чашки | Диаметр 13 мм | 5 шт. |
| 3 | Образец чашки | Диаметр 32 мм | 5 шт. |
| 4 | Углеродная двусторонняя проводящая лента | 6 мм | 1 пакет |
| 5 | Вакуумная смазка | 10 шт. | |
| 6 | Безволосая ткань | 1 трубка | |
| 7 | Полировальная паста | 1 шт. | |
| 8 | Образец коробки | 2 сумки | |
| 9 | Ватный тампон | 1 шт. | |
| 10 | Фильтр масляного тумана | 1 шт. | |
| A63.7080, A63.7081 Стандартный комплект инструментов и деталей | |||
| 1 | Внутренний шестигранный ключ | 1,5 мм~10 мм | 1 комплект |
| 2 | Пинцеты | Длина 100-120 мм | 1 шт. |
| 3 | Шлицевая отвертка | 2*50 мм, 2*125 мм | 2 шт. |
| 4 | Крестовая отвертка | 2*125 мм | 1 шт. |
| 5 | Очистить вентиляционную трубу | Диаметр 10/6,5 мм (наружный диаметр/внутренний диаметр) | 5 м |
| 6 | Редукционный клапан сброса давления | Выходное давление 0-0,6 МПа | 1 шт. |
| 7 | Внутренний источник питания для выпечки | 0–3 А постоянного тока | 2 шт. |
| 8 | ИБП источник питания | 10кВА | 2 шт. |
| Инструмент для подготовки проб сканирующего электронного микроскопа | ||
|
|
|
|
