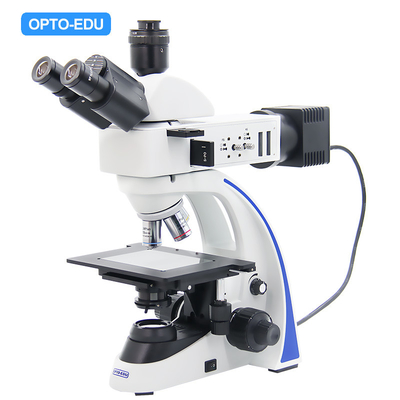

Металлургический микроскоп A13.3601, передает & отражает свет | - B | - T | Cata. Нет. | |
Оптическая система | Оптическая система безграничности исправленная цветом | ● | ● | |
Осматривая голова | Голова Gemel бинокулярная, 30° склонила, расстояние Interpupillary: 54mm~75mm, левый Diopter ±5 регулируемый | ● | ||
Голова Gemel Trinocular, 30° склонила, расстояние Interpupillary: 54mm~75mm, левый Diopter ±5 регулируемый, Разделяя коэффициент r: T=50: 50, с фокусируя C-держателем 0.5x |
● | |||
Окуляр | Высокий Глаз-точечный широкий окуляр WF10x/20mm поля | ● | ● | |
Плана расстояния работы безграничности задача большого ахроматическая металлургическая | 5x N.A. 0,15 W.D.12 | ● | ● | A5D.3633-5 |
10x N.A. 0,3 W.D.16 | ● | ● | A5D.3633-10 | |
20x N.A. 0,4 W.D.12 | ● | ● | A5D.3633-20 | |
50x N.A. 0,55 W.D.9.15 | ● | ● | A5D.3633-50 | |
100x N.A. 0,8 W.D.2.1 | ○ | ○ | A5D.3633-100 | |
Nosepiece | Внутрь четырехшпиндельный | ● | ● | |
Рамка | Переданная & отраженная рамка со стеклянной пластинкой, коаксиальная система фокуса с регулировкой напряжения и Вверх-ограниченный прибор, грубый ряд: 23mm, точная точность: 0.002mm. | ● | ● | |
Работая этап | Этап двойного слоя механический с регулировкой X/Y коаксиальной, размером: 190mmX150mm, двигая ряд: 76mmX50mm, металлопластинчатый для переданной рамки; Стеклянная пластинка для переданной & отраженной рамки. | ● | ● | |
Отраженное освещение | Отраженный Ламп-дом с одиночным 5W СИД, теплый белый цвет. Иллюминатор Koehler с полем центра регулируемыми и диафрагмой апертуры. Внешний переходник широкого диапазона, ввод напряжения 100V-240V_AC50/60Hz, вывел наружу напряжение тока DC12V2A. | ● | ● | |
Переданное освещение | Одиночное 3W СИД, белый цвет, с конденсатором Abbe N.A.1.25 для переданного света, с заранее поставленной центром диафрагмой радужки апертуры. | ● | ● | |
Поляризовывать | Поляризатор и анализатор. Анализатор регулируем с вращением 360°. | ● | ● | |
C-держатель | 0.35x, фокус регулируемый | ○ | ○ | A55.3623-35 |
0.5x, фокус регулируемый | ● | ● | A55.3623-05 | |
1.0x, фокус регулируемый | ○ | ○ | A55.3623-10 |
